Серия YF
Серия YF — это базовый ручной прибор для измерения изображений нашей компании.
Он подходит для всех областей применения, направленных на двухкоординатное измерение. Широко используется в машиностроении, электронике, приборостроении, метизах, пресс-формах, пластмассах и других отраслях промышленности.
Описание
маркер
I. Использование инструмента
Серия YF — это базовый ручной прибор для измерения изображений нашей компании.
Он подходит для всех областей применения, направленных на двухкоординатное измерение. Широко используется в машиностроении, электронике, приборостроении, метизах, пресс-формах, пластмассах и других отраслях промышленности.
1. Он может измерять точки, линии, круги, дуги, эллипсы и прямоугольники и имеет функцию многоточечного позиционирования для повышения точности.
2. С точки зрения метрологии, эта машина может проверять размер, ширину, длину, высоту, толщину, диаметр, угол, прямолинейность, плоскостность, вертикальность, округлость, соосность и т. д.
3. Комбинация измерений, структура центра и структура пересечения, структура средней точки, структура прямой линии, структура круга и структура точки обзора.
II. Особенности
1. Используя 2-мегапиксельную цветную камеру высокого разрешения, генератор поперечных линий представляет собой систему измерения и прицеливания.
2. Цифровая система измерений и обработки данных состоит из двух координатных студий, решеток и профессиональных видеокарт.
3. Он имеет интерфейс RS-232, поставляется с компьютером и специализированным программным обеспечением для измерений, а также может обрабатывать и выводить круговые картографические данные. Данные измерений можно преобразовать непосредственно в файлы AutoCAD для выполнения полного рабочего цикла. Данные также можно экспортировать в Excel и Word для создания отчетов для статистического анализа.
4. Использование гранитного основания и колонн 00 JINANQING обеспечивает высокую стабильность.
III. Технические характеристики.
| Модель прибора | YF-2010 | YF-3020 | YF-4030 | YF-5040 | ||
| Верстак | Размер металлического стола (мм) | 404*228 | 500*330 | 606*466 | 706*606 | |
| Размер стеклянного стола (мм) | 260*160 | 350*280 | 450*350 | 550*450 | ||
| Ход движения (мм) | 200*100 | 300*200 | 400*300 | 500*400 | ||
| грузоподъемность | 15 кг | 20 кг | 30 кг | 3 5 кг | ||
| Вес инструмента (кг) | 180 | 260 | 315 | 500 | ||
| Габаритные размеры (Д*Ш*В, мм) | 556*540*860 | 670*660*950 | 720*950*1020 | 800*1040*1020 | ||

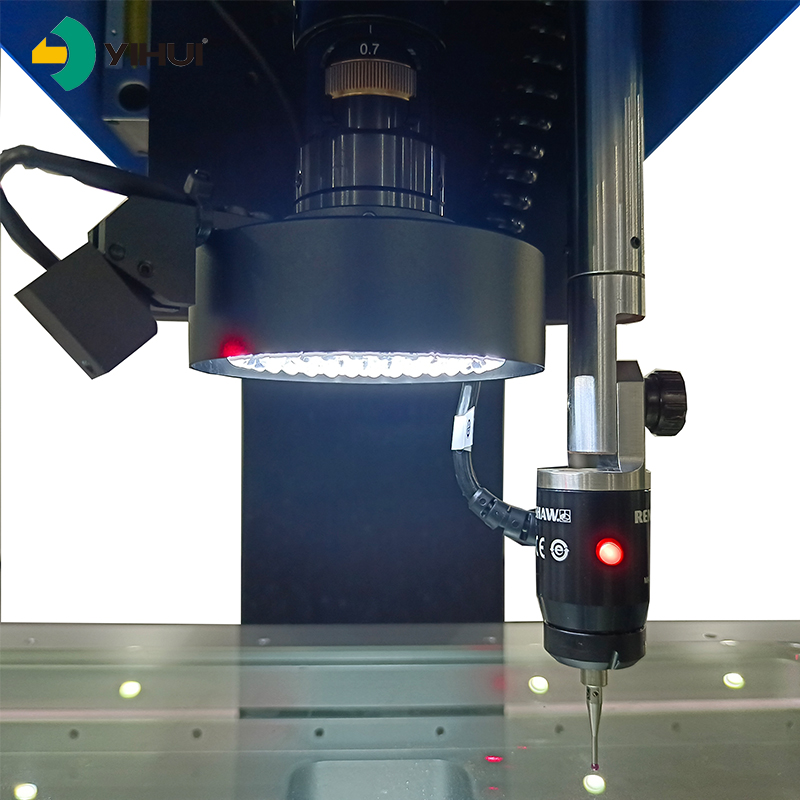

| измерительно-прицельная система
( стандартная конфигурация ) |
Камера : 2 миллиона пикселей цветная камера | |||||
| Объектив : Профессиональная оптическая линза.
Увеличение объектива с зумом : 0,7–4,5 раза. Рабочее расстояние :92mm |
||||||
| Увеличение видео : 28~186X Поле зрения объекта : 7~1.1mm | ||||||
| Разрешение : 0,5 мкм | ||||||
| Подъем по оси Z (мм) | стандартный | 200 | ||||
| Необязательный | 250~300 | 25 0~350 | 25 0~450 | |||
| ТочностьE1 * | Ex, y ≤ (3,0+L/200) мкм | |||||
| ТочностьE2 * | Экси ≤ (4,0+L/200) мкм | |||||

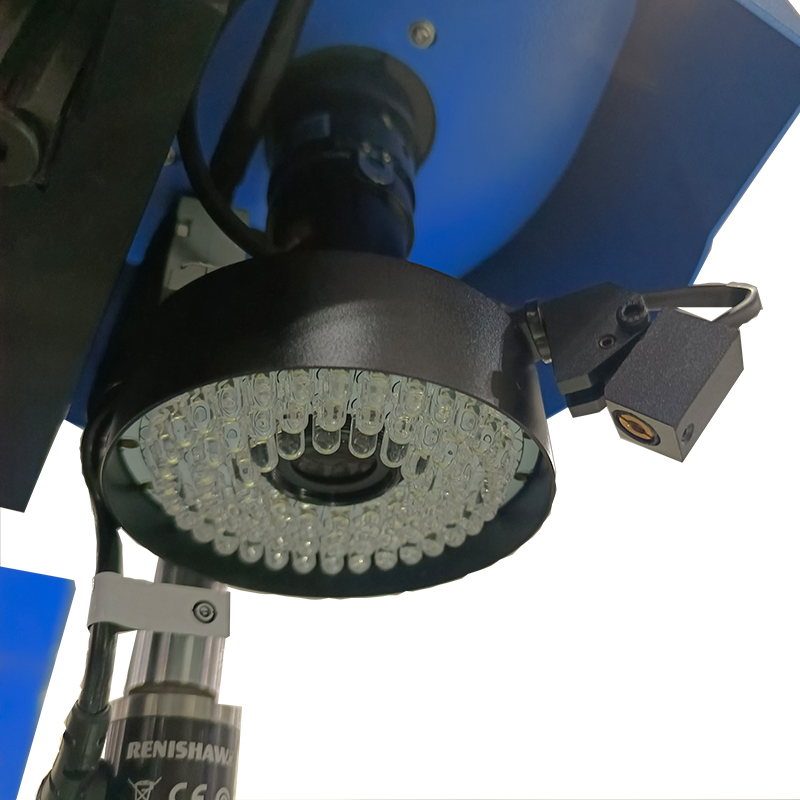

| Освещение | И поверхностное освещение, и освещение проходящего света используют светодиоды с регулируемой яркостью. | |||||
| Источник питания | 110/220 В (переменный ток), 50/60 Гц, 30 Вт | |||||
* Цены варьируются в зависимости от выбора различных конфигураций.

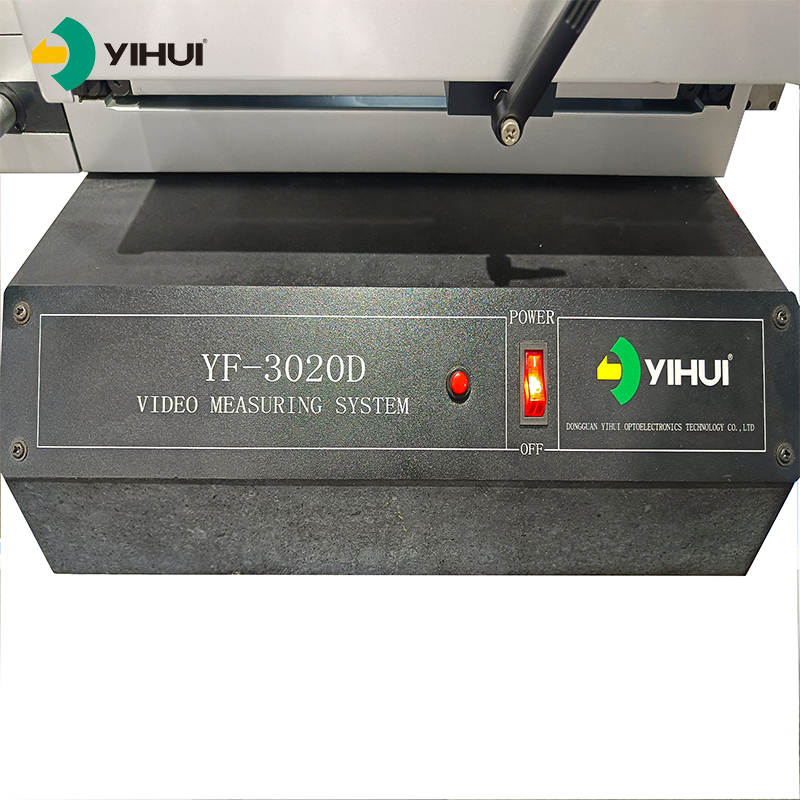

IV. Структура:

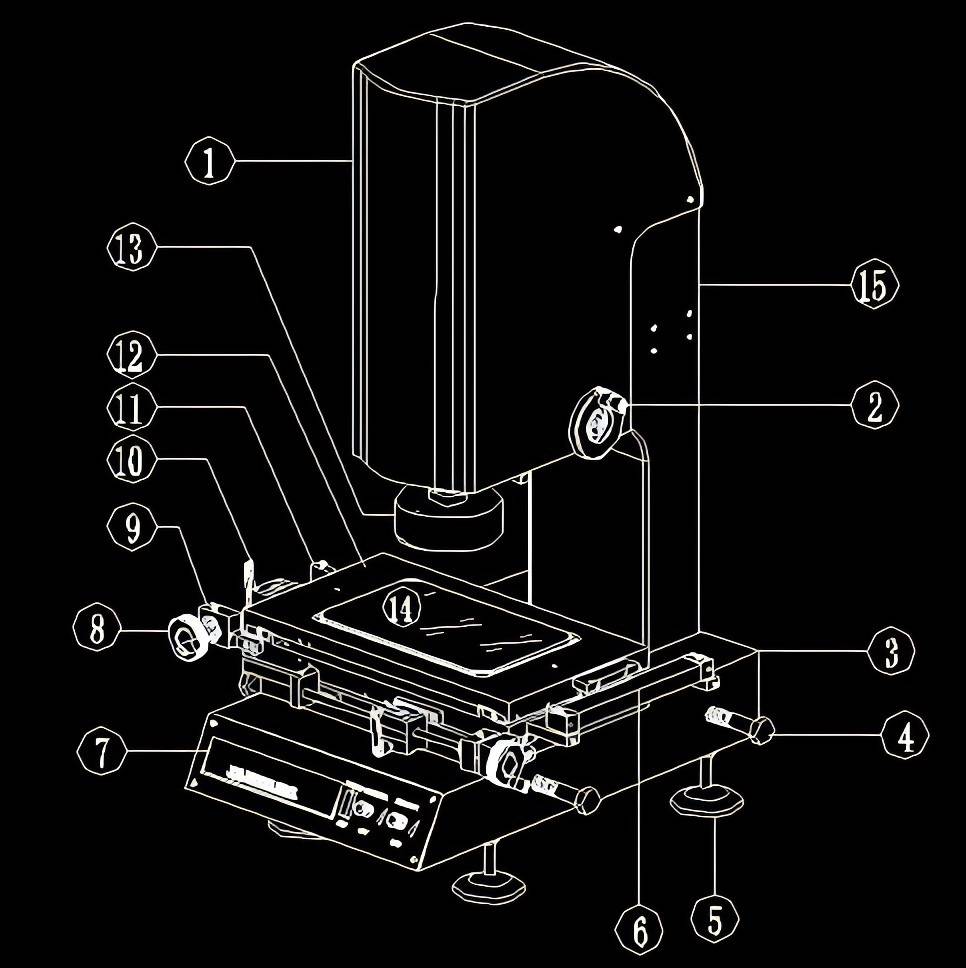

Рис. 1. Общая конструкция машины.
- Крышка оси Z 2. Ручка оси Z 3. Гранитное основание 4. Ручка для переноски 5. Опорные ножки
- Линейка решеток 7. Панель управления 8. Ручка оси Y 9. Приводной вал 10. Переключатель быстрого перемещения
- Приводной кронштейн 12.Рабочий стол 13.Поверхностный свет 14.Стеклянный стол 15.Колонка
V. Программное обеспечение (YH-M™)
YH-M — это профессиональное программное обеспечение для метрологии ручного типа для видеоизмерительных систем, разработанное DG-YIHUI.
Благодаря удобному пользовательскому интерфейсу и мощным функциям оно позволяет пользователям быстро и точно измерять геометрию.
1. Двумерное измерение: измерение высоты, ширины, длины, обеих сторон угла, угла конуса, диаметра цилиндра, фаски, прямолинейности, округлости, цилиндричности, перпендикулярности, параллельности и т. д.
2. Макс. и мин. предел: можно установить макс. и мин. пределы, когда фактический размер продукта выходит за пределы диапазона, соответствующие данные измерений будут иметь предупреждение на красном фоне.
3. Обратное проектирование: программное обеспечение рисует графики измерений, может иметь реальный прямой ввод в AutoCAD, также может быть сохранено в виде файлов DXF, dwg. (может быть быстрым сканером, более чем в два раза быстрее, чем скорость обычного программного обеспечения).
4. Вывод изображений: результаты измерений или наблюдений можно сохранить в виде изображений в различных форматах, таких как BMP, Jpg.
5. Субпиксель в реальном времени для поиска точки: первые субпиксели, передовая технология обработки изображений в индустрии видеоизмерений, значительно повышают точность измерения и эффективность измерения пикселя по сравнению с аналогичным программным обеспечением, экономят не менее 3/5 времени, повышают точность более чем в 2 раза (при том же оптическом увеличении).
6. Функции векторного рисования: изображение или шрифты можно плавно увеличивать или уменьшать.
7. Измерения карт: можно захватывать и формировать полную картину большой заготовки, а также можно напрямую выполнять измерения на графике.
8. Командная строка: напрямую формируйте командную строку, вводите информацию о координатах для создания точки, линии, окружности, дуги, чтобы удовлетворить особые потребности виртуального измерения.
9. Допуск положения линии: округлость, прямолинейность, параллельность, перпендикулярность, концентричность и т. д.
10. Функция измерения: радиус, диаметр, угловые размеры, линейные размеры, аннотация выравнивания, текстовая аннотация, метка координат.
11. Автоматические функции измерения: автоматический поиск прямой линии, многозонный автоматический поиск прямой линии, выделение круга, многозонная автоматическая дуга.
12. Функция отчета: результаты измерений можно напрямую преобразовать в EXCEL, WORD, CAD.
13. Язык: поддержка китайского, английского, корейского и японского, русского.
1．Автоматическая идентификация
Заготовка может быть быстро найдена. Особенно линия края, окружность или дуга заготовки могут быть автоматически и точно измерены быстро.
2. Функция измерения макроса
Функция макроса измеряется с помощью некоторых измерений. Программное обеспечение обеспечивает измерение 16 групповых функций макроса, пользователи могут редактировать значок кнопки макроса.
3. . Измерение массива
Программное обеспечение обеспечивает измерение массива. Оно может измерять множество деталей, размещенных в блоках, завершение всех одноразовых измерений детали
4. Карты измерений
Он может захватывать и формировать полную картину большой заготовки и напрямую измерять на графике. Заготовку можно разделить на несколько областей для фотографирования, создания большой карты, а размеры можно отметить на карте.
